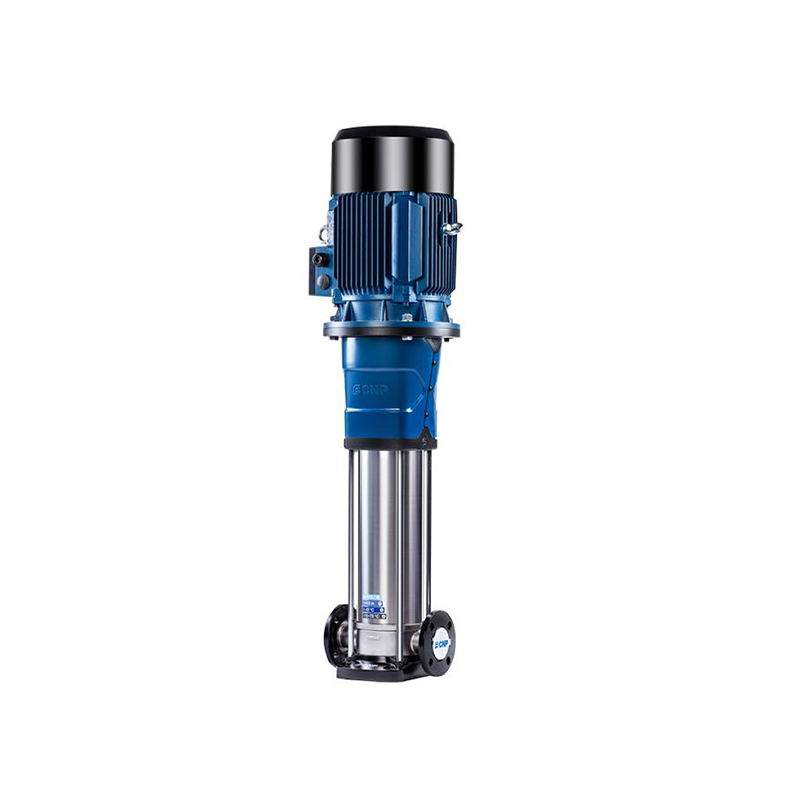

Вертикальный многоступенчатый насос "CDM, CDMF" CHM

Вертикальный многоступенчатый насос “CDM, CDMF” CHM

Вертикальный многоступенчатый насос “CDM, CDMF” CHM Характеристики:

Серия насосов CDM/CDMF является идеальным сочетанием качества и высокой эффективности – оптимизированная проточная часть, высокоэффективный электродвигатель IE3, переработанная конструкция и обновленный дизайн.

Диапазон подач: 0,5 м³/ч ~ 240 м³/ч;
Напор: 4 м ~ 305 м;
Мощность: 0,37 ~ 110 кВт;
Температура перекачиваемой среды: -15°С ~ +120°С.

Системы повышения давления воды;
Фильтрация и перекачка воды в системах водоснабжения;
Моечные установки высокого давления;
Противопожарные установки;
Cистемы охлаждения и кондиционирования воздуха;
Системы питания паровых котлов и перекачка конденсата;
Системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.;
Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы;
Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.

Основой насосной части агрегата являются секции, состоящие из рабочих колес и дифузоров (направляющих аппаратов), установленных последовательно. Внешний цилиндрический корпус выполняет роль отводящего устройства и зажимается между основанием и головной частью при помощи стяжных шпилек. Уплотнение данного элемента осуществляется за счет установки уплотнительного кольца круглого сечения. Рабочие колеса для малых типоразмеров изготовлены методами штамповки и сварки, для больших – литьем.

Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание. Основными элементами насосной части являются: рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров; диффузоры, обеспечивающие переход жидкости между ступенями; вал насосной части; основание с всасывающим и напорным патрубками по типу “in-line”; головная часть; торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек.

Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B). Более подробное материальное исполнение отдельных компонентов описано в каталоге.

В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).

Степень защиты: IP55;
Класс изоляции: F;
Стандартное напряжение 50 Гц: 1х220 В; 3×220/380 В; 3×380 В.

До 7,5 кВт используются электродвигатели в исполнении B14 (без лап с малым фланцем); свыше 7,5 кВт – в исполнении B5 (без лап с большим фланцем).

Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части.

Температура перекачиваемой среды:
