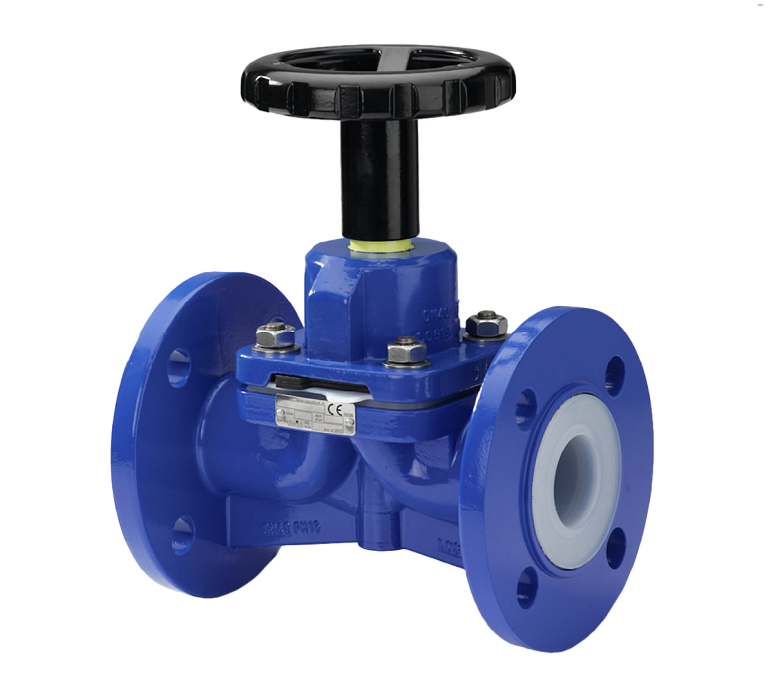

Вентиль запорный Swissfluid серии SDV, DN 15-200 / PN 5-16

Характеристики:

DN	15 – 200
PN	5 – 16
Тип присоединения	Ф/Ф
Kv, м3/ч	7.8 – 650
Тип управления	Пневмопривод, Штурвал, Электропривод
Материал корпуса	Сталь нержавеющая, Сталь углеродистая
Материал мембраны	PTFE/EPDM, PTFE/Viton
Материал уплотнения по штоку	EPDM, PTFE
T min окружающей среды, C	-30
T max окружающей среды, С	150

DN 15-200 / PN 5-16 / Присоединение: Ф/Ф / Kv, м3/ч: 7,8-650 / Корпус: Сталь нержавеющая/Сталь углеродистая / Уплотнение штока: EPDM/PTFE

Мембранные клапаны серии SDV, футерованные пластомерами DN 15–200 мм

Мембранные клапаны применяются в качестве запорной и регулирующей арматуры на трубопроводах, транспортирующих химически агрессивные и абразивные жидкости, газы в химической, фармацевтической, металлургической, нефтегазовой и других отраслях промышленности.

Преимущества

Простая и экономичная конструкция.
Ресурс не менее 500 000 циклов открытия/закрытия без замены мембраны.
Пригодность для эксплуатации при высокоагрессивных и абразивных рабочих средах.
Полная герметичность на всем диапазоне рабочих температур и давлений.
Замена мембраны без демонтажа с трубопровода.
Применение в качестве футеровки корпуса тефлона нового поколения (PFA) увеличивает степень защиты корпуса по сравнению с традиционным PTFE, обладающим микропористостью.
Возможность антистатического исполнения по ATEX (для взрывоопасных сред).
Оснащение пневмо- и электроприводами с большим набором дополнительных опций.
Не требуют регулярного обслуживания и высококвалифицированного персонала.

Дополнительные опции, аксессуары:

Датчик положения.
Монтажный комплект с адаптером должен быть установлен в случае сборки привода с ограничителем хода и ручным дублером с электроиндикатором положения.
Ограничитель хода/ручной дублер.
Монтажный комплект для установки электро-, пневмо-позиционера.
Электропневмопозиционер.
3/2 распределительный клапан для приводов одностороннего действия.
5/2 распределительный клапан для приводов двухстороннего действия.
Пневмопозиционер.
Адаптер Namur.

Вентиль запорный Swissfluid серии SDV, DN 15-200 / PN 5-16: Преимущества:

Вентиль запорный используется для перекрытия потока рабочей среды в трубопроводе, посредством ручного управления.
Простота устройства вентиля обеспечивает высокую надежность эксплуатации.
За счет самоторможения ходовой резьбы, применяемой в вентиле, появилась возможность оставлять затвор в любом положении, исключая вероятность самопроизвольной смены места под действием среды. Эта особенность способствовала широкому распространению вентилей в качестве запорной арматуры в самых различных отраслях промышленности.

Ещё одним важным преимуществом запорных вентилей является минимальный ход затвора до полного открытия запорного органа. Для реализации этой цели достаточно поднять тарелку клапана на 1/4 диаметра отверстия в седле (в отличие от задвижки, которая требует перемещения клина или диска на величину, равную диаметру отверстия), что приводит к существенному увеличению хода.
