Клапан обратный Zetkama серии 302, 185х155х200, DN40
Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан – это односторонний клапан, в котором поток может свободно перемещаться в одну сторону, но если поток поворачивается, клапан закрывается, чтобы защитить трубопровод, трубопроводную арматуру, насосы. Если поток поворачивается, а обратный клапан отсутствует, может произойти гидравлический удар. Гидравлический удар часто возникает с огромной силой и может легко повредить трубопровод или его компоненты Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией. Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой.
Клапан обратный Zetkama серии 302, 185х155х200, DN40: Характеристики:
| DN | 40 – 300 |
| PN | 16 |
| Тип присоединения | Ф/Ф |
| Kv, м3/ч | 59.5 – 2370 |
| Максимальное рабочее давление, бар | 16 |
| Материал корпуса | Чугун серый |
| Материал запорного органа | Сталь нержавеющая |
| Материал седлового уплотнения | Металл по металлу |
| T min окружающей среды, C | -15 |
| T max рабочей среды, С | 300 |
DN 40-300 / PN 16 / Присоединение: Ф/Ф / Уплотнение: Металл по металлу / Запорный орган: Сталь нержавеющая / Корпус: Чугун серый
Размеры:
| Габариты (с упаковкой) | DN | Kv м3/ч |
| 710х500х595 | 300 | 2370 |
| 405х285х365 | 150 | 867 |
| 265х200х260 | 80 | 209 |
| 185х155х200 | 40 | 59.5 |

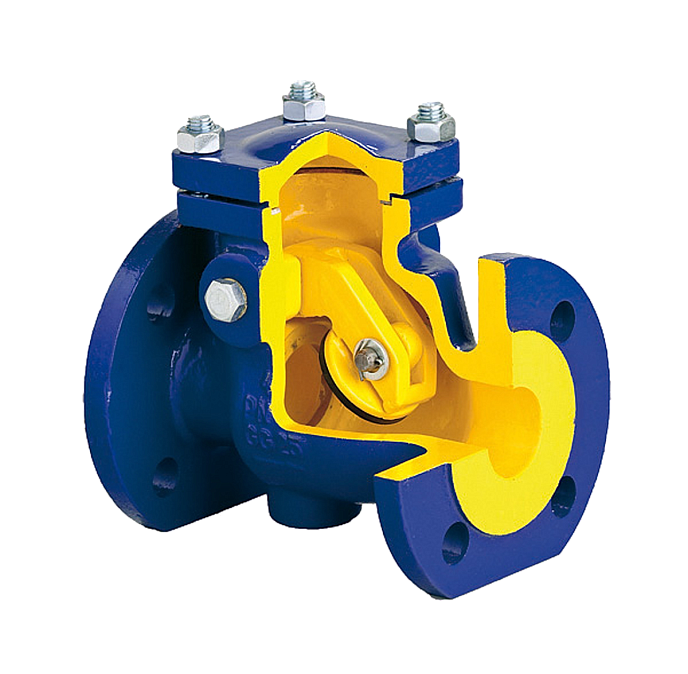

Обратный клапан поворотный 302, DN 40–300, PN 1,6 МПа (Польша)
Для защиты трубопровода от обратного потока рабочей среды. Предназначается для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды. Седловое уплотнение клапана изготовлено «металл-по-металлу».
Установка
Обратный клапан поворотный может устанавливаться как в горизонтальном, так и в вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости.
