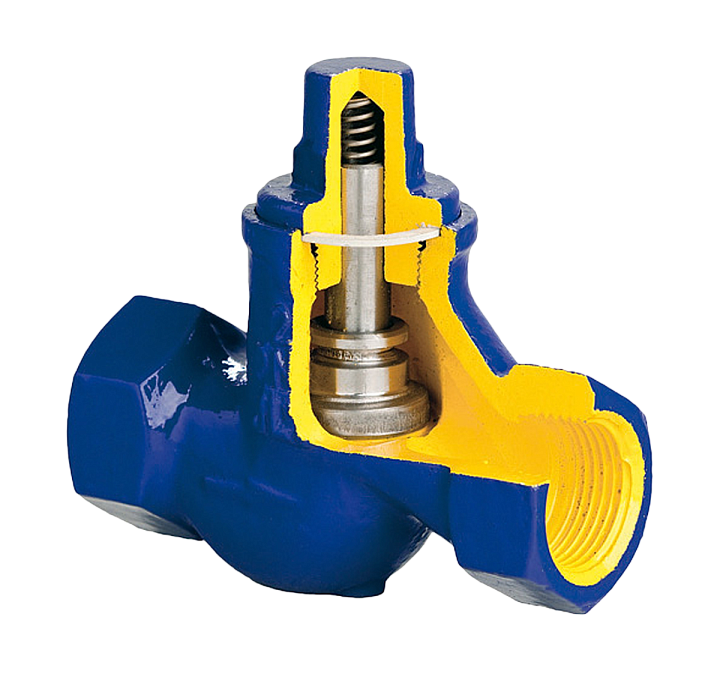

Клапан обратный Zetkama серии 277, 122х50х110, DN25
Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан – это односторонний клапан, в котором поток может свободно перемещаться в одну сторону, но если поток поворачивается, клапан закрывается, чтобы защитить трубопровод, трубопроводную арматуру, насосы. Если поток поворачивается, а обратный клапан отсутствует, может произойти гидравлический удар. Гидравлический удар часто возникает с огромной силой и может легко повредить трубопровод или его компоненты Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией. Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой.
Клапан обратный Zetkama серии 277, 122х50х110, DN25: Характеристики:
| DN | 15 – 25 |
| PN | 16 |
| Тип присоединения | Р/Р |
| Максимальное рабочее давление, бар | 16 |
| Материал корпуса | Чугун серый |
| Материал запорного органа | Сталь нержавеющая |
| Материал седлового уплотнения | Металл по металлу |
| T min окружающей среды, C | -15 |
| T max рабочей среды, С | 200 |
DN: 15-25 / PN: 16 / Присоединение:: Р/Р / Уплотнение:: Металл по металлу / Запорный орган:: Сталь нержавеющая / Корпус:: Чугун серый
Размеры:
| Габариты (с упаковкой) | DN |
| 122х50х110 | 25 |
| 93х40х80 | 15 |
Обратные клапаны 277, 3/8—2″, PN 1,6 МПа, резьбовые (Польша)
Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.
Установка
Обратный клапан подъемный с пружиной может устанавливаться как в горизонтальном, так и в вертикальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане. Обратный клапан подъемный без пружины может устанавливаться только в горизонтальном положении крышкой вверх. Монтаж к трубопроводу осуществляется при помощи муфт или фланцев.
