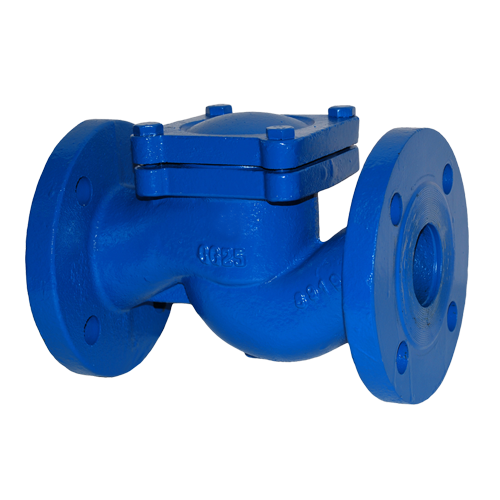

Клапан обратный Гранлок серии RD16, 290х490х330, DN150
Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан – это односторонний клапан, в котором поток может свободно перемещаться в одну сторону, но если поток поворачивается, клапан закрывается, чтобы защитить трубопровод, трубопроводную арматуру, насосы. Если поток поворачивается, а обратный клапан отсутствует, может произойти гидравлический удар. Гидравлический удар часто возникает с огромной силой и может легко повредить трубопровод или его компоненты Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией. Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой.
Клапан обратный Гранлок серии RD16, 290х490х330, DN150: Характеристики:
| DN | 15 – 200 |
| PN | 16 |
| Тип присоединения | Ф/Ф |
| Материал корпуса | Чугун серый |
| Материал запорного органа | Сталь нержавеющая |
| Материал седлового уплотнения | Металл по металлу |
| T min окружающей среды, C | -150 – -15 |
| T max рабочей среды, С | 300 |
DN 15-200 / PN 16 / Присоединение: Ф/Ф / Уплотнение: Металл по металлу / Запорный орган: Сталь нержавеющая / Корпус: Чугун серый / T min окружающей среды, °C -150–15
Размеры:
| Габариты (с упаковкой) | DN | T min окружающей среды C |
| 290х490х330 | 150 | -150 |
| 610х340х400 | 200 | -15 |
| 400х255х290 | 125 | -15 |
| 345х220х230 | 100 | -15 |
| 310х205х220 | 80 | -15 |
| 290х190х210 | 65 | -15 |
| 235х170х180 | 50 | -15 |
| 200х150х165 | 40 | -15 |
| 180х140х155 | 32 | -15 |
| 155х125х115 | 25 | -15 |
| 150х105х105 | 20 | -15 |
| 125х95х105 | 15 | -15 |
Обратный клапан подъемный фланцевый чугунный «Гранлок» серия RD16 DN 15–200, PN 1,6 МПа (Торговый Дом АДЛ, Россия)
Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.
Установка
Обратный клапан подъемный с пружиной (стандартное исполнение) устанавливается в горизонтальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане.
