Клапан обратный Гранлок серии CV-16 пожарный, 205х215х80, DN125, PN25
Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан – это односторонний клапан, в котором поток может свободно перемещаться в одну сторону, но если поток поворачивается, клапан закрывается, чтобы защитить трубопровод, трубопроводную арматуру, насосы. Если поток поворачивается, а обратный клапан отсутствует, может произойти гидравлический удар. Гидравлический удар часто возникает с огромной силой и может легко повредить трубопровод или его компоненты Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией. Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой.
Клапан обратный Гранлок серии CV-16 пожарный, 205х215х80, DN125, PN25: Характеристики:
| DN | 50 – 250 |
| PN | 16 – 25 |
| Тип присоединения | М/Ф |
| Материал корпуса | Чугун высокопрочный |
| Материал запорного органа | Сталь нержавеющая |
| Материал седлового уплотнения | EPDM |
| T min окружающей среды, C | -10 |
| T max рабочей среды, С | 110 |
DN: 50-250 / PN: 16-25 / Присоединение:: М/Ф / Уплотнение:: EPDM / Запорный орган:: Сталь нержавеющая / Корпус:: Чугун высокопрочный
Размеры:
| Габариты (с упаковкой) | DN | PN |
| 205х215х80 | 125 | 25 |
| 55х105х105 | 50 | 25 |
| 100х100х30 | 65 | 25 |
| 220х220х75 | 150 | 25 |
| 280х280х90 | 200 | 25 |
| 180х180х70 | 100 | 25 |
| 140х70х140 | 80 | 25 |
| 370х350х130 | 250 | 16 |
| 315х295х105 | 200 | 16 |
| 250х235х85 | 150 | 16 |
| 250х210х80 | 125 | 16 |
| 190х175х82 | 100 | 16 |
| 200х200х50 | 80 | 16 |
| 200х200х30 | 65 | 16 |
| 130х110х70 | 50 | 16 |

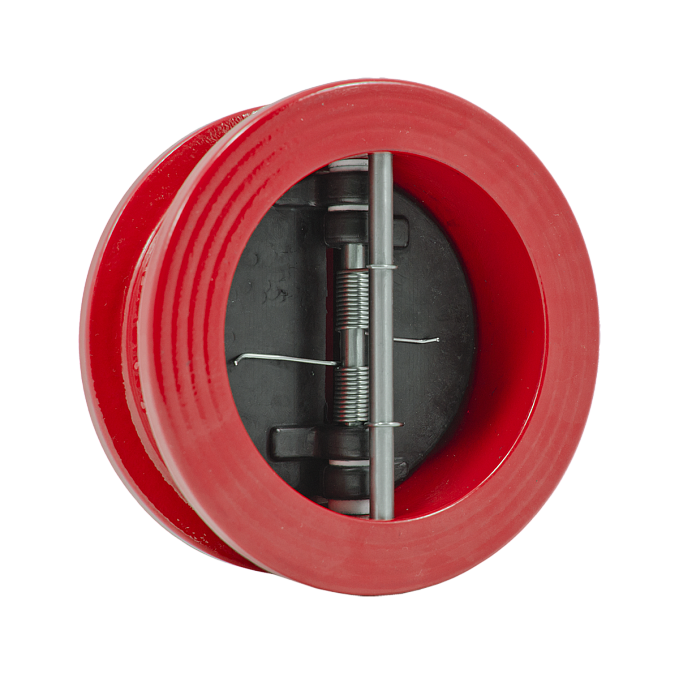

Обратный клапан «Гранлок» серии CV16, DN 50–300, PN 1,6/2,5 МПа, пожарный (Торговый Дом АДЛ, Россия)
Клапан предназначен для защиты трубопровода от обратного потока рабочей среды. Обратный клапан CV16 также применяется для системы пожаротушения, исполнение корпуса в красном цвете. Клапан может устанавливаться как на горизонтальном, так и на вертикальном трубопроводе.
Установка
Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. При установке убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.
