Клапан обратны Orbinox серии RM, 135х135х65, DN80
Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан – это односторонний клапан, в котором поток может свободно перемещаться в одну сторону, но если поток поворачивается, клапан закрывается, чтобы защитить трубопровод, трубопроводную арматуру, насосы. Если поток поворачивается, а обратный клапан отсутствует, может произойти гидравлический удар. Гидравлический удар часто возникает с огромной силой и может легко повредить трубопровод или его компоненты Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией. Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой.
Клапан обратны Orbinox серии RM, 135х135х65, DN80: Характеристики:
| DN | 40 – 80 |
| PN | 40 |
| Тип присоединения | М/Ф |
| Материал корпуса | Сталь нержавеющая |
| Материал запорного органа | Сталь нержавеющая |
| Материал седлового уплотнения | Металл по металлу |
| T min окружающей среды, C | -40 |
| T max рабочей среды, С | 250 |
DN 40-80 / PN 40-40 / Присоединение: М/Ф / Уплотнение: Металл по металлу / Запорный орган: Сталь нержавеющая / Корпус: Сталь нержавеющая
Размеры:
| Габариты (с упаковкой) | DN |
| 135х135х65 | 80 |
| 200х200х100 | 65 |
| 70х70х30 | 40 |

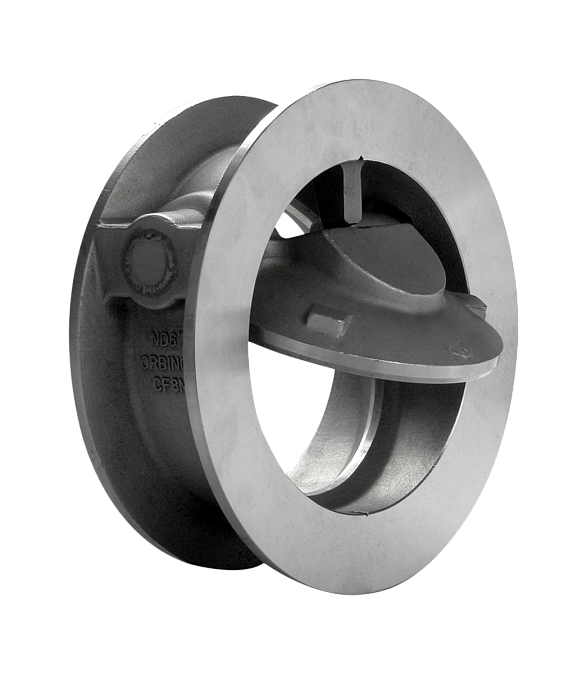

Обратный клапан RM, с поворотным диском (Orbinox, Испания) DN 40–900 (из нержавеющей стали)
Невозвратный обратный клапан с уплотнением «металл по металлу» и наклонным посадочным местом.
Основные преимущества
- малая строительная длина;
- минимальные потери давления;
- минимальное давление открытия;
- хорошая герметичность;
- быстродействие (наклонное посадочное место уменьшает рабочий ход запорного элемента);
- благодаря малому весу идеально подходит для монта-жа на подвесной трубопровод.
Дополнительные опции (под заказ)
- Контрбалансир с гасителем гидроудара (демпфером) или без него: обычно используется на насосных станциях для уменьшения эффекта гидроудара. Применение данных систем требует предварительного изучения характеристик установки. В этих случаях рекомендуется обращаться к специалистам компании АДЛ.
- Возвратная пружина — увеличивает скорость закрытия.
- Материалы. Возможно специсполнение из других материалов (AISI 317, 254 SMO, хастелой, титан и т. д.).
- Специсполнение. Возможно специсполнение в зависимости от применения, рабочего давления системы, требуемого диаметра и материала конструкции.
