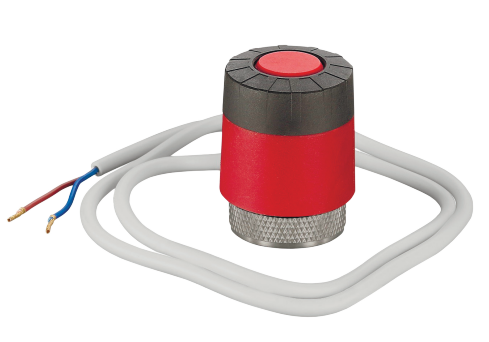

Электротермический сервопривод Rommer, с поворотным фиксатором штока, нормально закрытый, 230 В
Приводы электротермические ROMMER, тип: RTE-0020.
Основным элементом электротермического привода является сжатый рабочей пружиной
сильфон с расширяющимся при нагреве рабочим веществом. В контакте с сильфоном
находится электрический нагревательный элемент. Шток, соединенный с сильфоном,
передает поступательное движение золотнику регулирующего клапана, на котором
установлен привод. При подаче питающего напряжения на привод нагревательный элемент
разогревает сильфон, в результате чего тот перемещает шток и связанный с ним золотник
клапана, открывая или закрывая проход регулируемой среды через теплообменный
аппарат (радиатор, воздухонагреватель, конвектор, воздухоохладитель и пр.).
Электротермические приводы по исполнению нормально закрытые – (НЗ). Для контроля
положения штока электротермические приводы имеют цветной механический индикатор.
Шток (НО) привода при отсутствии питающего напряжения располагается внутри,
а при подаче электрического тока выдвигается. У (НЗ) привода, наоборот, при отсутствии
напряжения шток выдвинут, а при его подаче втягивается внутрь.
В следствие тепловой инерции, сильфон начинает двигать шток только спустя
1,5-3 мин. с момента подачи на привод электрического тока, а до полного закрытия/открытия
клапана проходит от 3 до 5 мин. Обратный процесс при отключении питания привода
протекает несколько медленнее.
Управляются электротермические приводы контроллерами, а также электромеханическими или электронными комнатными термостатами, замыкающими
и размыкающими электрическую цепь питания приводов при отклонении температуры
воздуха в помещении от заданного значения.
Выбор исполнения электротермического привода производится в зависимости от вида
инженерной системы здания.
Электротермические приводы ROMMER сочетаются с радиаторными регулирующими
клапанами ROMMER (в том числе, в составе конструкции распределительных коллекторов)
в системах отопления, а также могут управляться комнатными термостатами бренда
ROMMER.
